Thiết kế cơ khí, hay thiết kế bản vẽ cơ khí, là một khâu bản lề trong gia công cơ khí và quyết định hiệu suất gia công sản phẩm cơ khí. Hiện nay các bản vẽ cơ khí đều được hoàn thành trên máy tính với sự hỗ trợ của phần mềm chuyên dụng. Nếu bạn đang tìm kiếm một phần mềm hỗ trợ hoàn thành bản vẽ cơ khí thì hãy tham khảo bài viết sau đây để biết được đâu là các phần mềm thiết kế cơ khí thông dụng nhất nhé!

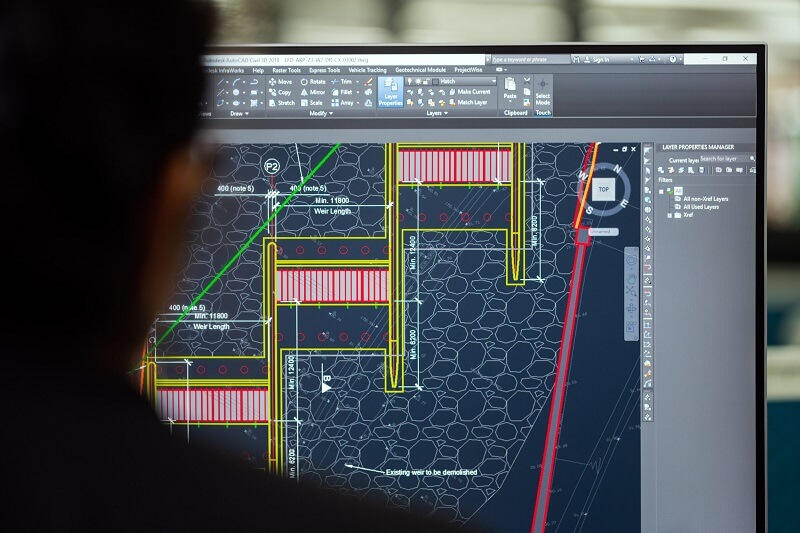

AutoCAD là phần mềm có tiếng trong lĩnh vực vẽ kỹ thuật được phát triển bởi tập đoàn Autodesk. AutoCAD hỗ trợ kỹ sư cơ khí hoàn thành các bản thiết kế, bản vẽ kỹ thuật sử dụng vector 2D hoặc tạo hình chi tiết kỹ thuật 3D. Kể từ lần đầu tiên được phát hành vào năm 1982 đến nay, AutoCAD đã trở thành một trong các phần mềm thiết kế cơ khí có lượng người sử dụng lớn nhất trên thế giới.
AutoCAD sử dựng CAD, hỗ trợ vẽ các chi tiết kỹ thuật theo tỷ lệ một cách dễ dàng hơn bao giờ hết. Các bản vẽ trên AutoCAD đều đạt đến độ chính xác tuyệt đối bởi một loạt các công cụ giúp điều chỉnh kích thước và đường vẽ chính xác đến từng milimet mà phần mềm này cung cấp.
Bên cạnh đó, AutoCAD còn hỗ trợ chuyển đổi tỷ lệ mô hình từ thiết kế sang thực tế, giúp người kỹ sư xác định được kích thước chuẩn của chi tiết máy trong thực tế. Phần mềm này cũng hỗ trợ rất đặc lực cho người kỹ sư trong tính toán số lượng vật liệu sử dụng để hoàn thành chi tiết máy.
Không chỉ được ứng dụng trong thiết kế cơ khí, AutoCAD còn được ứng dụng trong ngành công nghiệp vũ trụ, thiết kế ô tô, kỹ thuật dân dụng, kiến trúc, nội thất, và cả thiết kế cảnh quan.

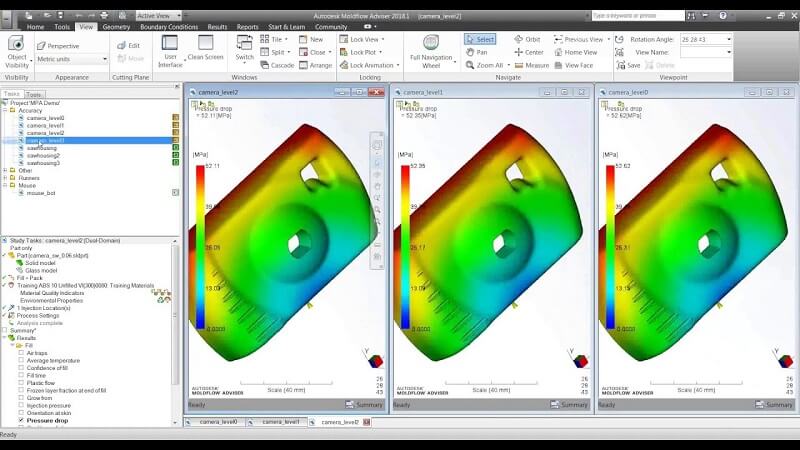

Thêm một phần mềm nữa đến từ tập đoàn Autodesk lọt vào top các phần mềm thiết kế cơ khí được sử dụng phổ biến nhất. Phần mềm Autodesk Moldflow sở hữu nhiều tính năng mạnh mẽ và hỗ trợ rất tốt cho người sử dụng.
Không giống như AutoCAD, phần mềm Autodesk Moldflow chuyên dụng cho ép nhựa và thiết kế các chi tiết được làm từ nhựa. Autodesk Moldflow có khả năng làm việc với đa dạng các phương pháp, công nghệ ép nhựa như ép phun nhựa nhiệt rắn, ép phun nhựa nhiệt dẻo, ép phun có khí trợ lực, ép phun bọc các loại linh kiện…
Một số tính năng được đánh giá cao từ phần mềm Autodesk Moldflow bao gồm:
- Tính năng phân tích quá trình điền đầy nhựa vào khuôn, từ chuẩn bị đối tượng phân tích, lựa chọn vật liệu, định vị miệng phun, đến chọn máy ép nhựa, tính toán các thông số trong quá trình phun ép.
- Tính năng cân bằng dòng chảy và tính toán kích thước kênh dẫn nhựa thông qua các thao tác tính toán áp suất cân bằng và tối ưu hóa các thông số kỹ thuật, mô phỏng và phân tích kênh dẫn nhựa, tính toán kích thước chuẩn của kênh dẫn nhựa.
- Tính năng tính toán chính xác thời gian làm nguội thông qua mô hình hóa các phân tử làm nguội và điều chỉnh các thông số ban đầu sao cho kết quả ra được khớp với yêu cầu đã nhập vào trước đó.
- Tính năng tối ưu hóa thời gian bảo áp.
- Tính năng dự đoán những khuyết tật có thể xuất hiện trên thành phẩm, chẳng hạn như cong vênh, biến dạng, co rút…

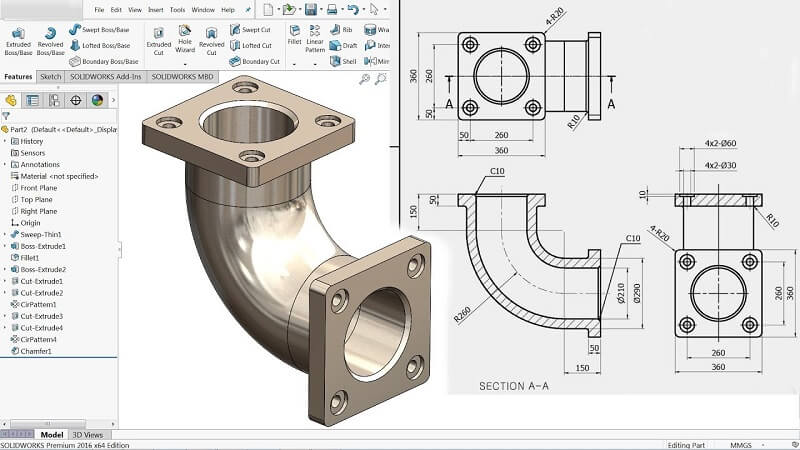

Phần mềm SolidWorks được giới thiệu lần đầu tiên vào năm 1997 và cho đến nay đang được đánh giá là một trong số các phần mềm thiết kế cơ khí có số lượng người sử dụng nhiều nhất trên thế giới với khoảng hơn 2 triệu kỹ sư và nhà thiết kế.
SolidWorks thuộc dạng phần mềm “all-in-one”, cung cấp tất cả những gì bạn cần để hoàn thành bản thiết kế các chi tiết máy theo mô hình 3D hoặc bản vẽ 2D. Bên cạnh đó, SolidWorks còn bao hàm cả tính năng phân tích động học và phân tích động lực học.
SolidWorks cung cấp nhiều tính năng hữu dụng như:
- Tính năng thiết kế mô hình 3D từ biên dạng 2D cho trước, hơn nữa tính năng này còn khá dễ thực hiện thông qua các lệnh có sẵn.
- Tính năng lắp ráp các chi tiết: Đây là tính năng cơ bản cần có trong một phần mềm CAD. Sau khi mô hình hóa các chi tiết 3D, bạn có thể sử dụng SolidWorks để mô phỏng quá trình lắp ráp các chi tiết lại với nhau.
Ngoài ra SolidWorks còn hỗ trợ thêm cả tính năng xuất bản vẽ: Từ một thiết kế 3D đã được hoàn thành, người dùng SolidWorks có thể tạo ra các bản vẽ hình chiếu vuông góc và các bản vẽ lắp ráp 2D, sau đó có thể xuất các bản vẽ này ra thành file. SolidWorks còn hỗ trợ thêm cả tính năng tính toán kích thước trong bản vẽ một cách tự động hoặc theo yêu cầu cho trước.

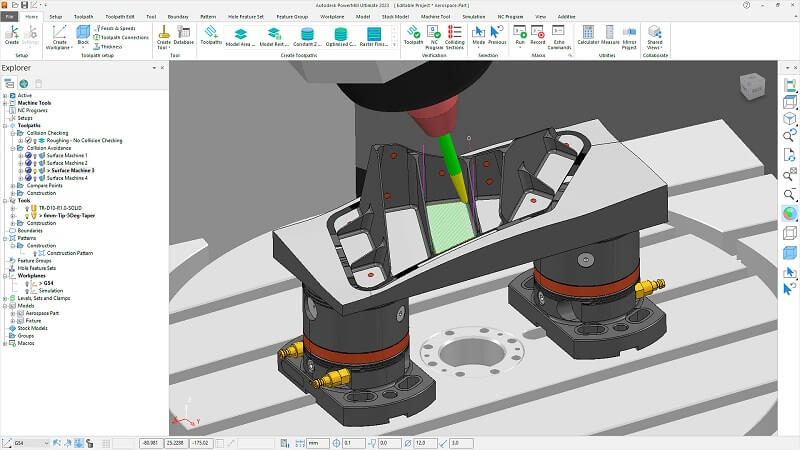

Phần mềm Delcam có lịch sử ra đời và phát triển hơn 40 năm. Đây là dạng phần mềm gia công 3D CAM chuyên lập trình các đường chạy dao phay cho gia công CNC. Phần mềm này giúp giảm tải dao, tạo ra các thành phẩm gia công có bề mặt mịn, tối ưu chi phí sản xuất và thời gian chạy máy CNC.
Delcam sau này được mua lại bởi Autodesk, bởi vậy mà trong các phiên bản sau này, phần mềm Delcam PowerMILL đã được đổi tên thành Autodesk PowerMILL.
PowerMILL cung cấp nhiều module và Ad-on, bao gồm: Gia công phay 3 trục, 4 trục và 5 trục; gia công trục xoay; gia công chi tiết dạng cánh tuabin; gia công bằng cánh tay robot…
Sau khi được mua lại bởi Autodesk, PowerMILL đã được thêm vào tính năng thích ứng bù trù (vốn là tính năng độc quyền cực kỳ nổi tiếng chỉ có trong các phần mềm của Autodesk) giúp phần mềm hoàn thiện hơn rất nhiều. Ngoài ra, PowerMILL còn được bổ sung thêm cả các tinh năng gia công 5 trục nghiêng, Viewmill (mô phỏng), tính năng gia công sản xuất và ổ đĩa Autodesk.

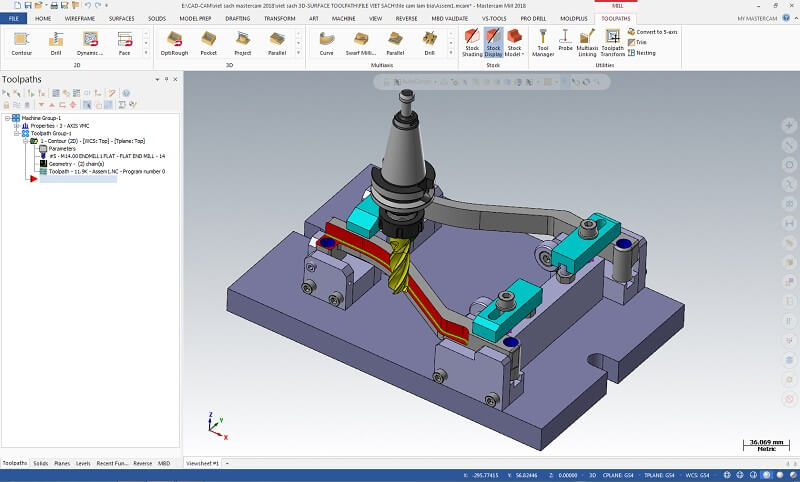

Nhắc đến top những phần mềm hỗ trợ thiết kế và gia công trên máy CNC tốt nhất thì không thể không nhắc đến phần mềm Mastercam. Mastercam được sử dụng để thiết kế các chi tiết cơ khí 2D hoặc 3D và hỗ trợ thêm cả công cụ CAD. Không chỉ vậy, Mastercam cũng được sử dụng để lập trình gia công trên máy CNC.
Phần mềm Mastercam được ứng dụng để thiết kế gia công dao phay từ tối thiểu 2,5 trục đến tối đa là 5 trục. Bên cạnh đó phần mềm này còn hỗ trợ nhiều tính năng khác nữa như gia công nhiều trục, mỹ nghệ, điêu khắc, tiện, gia công phay trên máy tiện và cả tính năng thiết kế.
Trong lập trình gia công trên máy CNC, Mastercam cung cấp nhiều tính năng mạnh mẽ như Contour, Pocketing, Surface High Speed, Peel Mill, Face, Drill, Engraving, Advanced Multiaxis.
Bên cạnh đó, Mastercam còn cung cấp thêm cả tính năng tạo nhám bề mặt và hoàn thiện bề mặt chi tiết cơ khí, gia công và hoàn thiện các bề mặt cong, hỗ trợ đắc lực cho quá trình gia công trên máy CNC.
Trên đây bài viết đã giới thiệu đến bạn đọc các phần mềm thiết kế cơ khí sở hữu nhiều tính năng mạnh mẽ và được sử dụng phổ biến nhất hiện nay. Mỗi phần mềm đều hỗ trợ những lĩnh vực chuyên sâu nhất định trong thiết kế và gia công cơ khí. Tùy theo nhu cầu và lĩnh vực làm việc của bạn để lựa chọn ra phần mềm thích hợp nhất. Bạn cũng nên làm việc nhiều với những phần mềm này để làm quen dần và hoàn thiện các thao tác sử dụng phần mềm.
